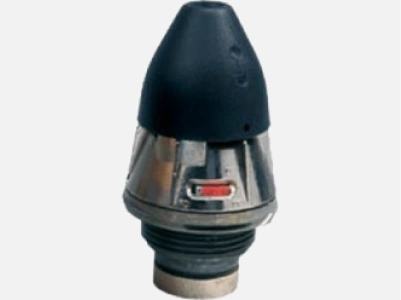

Радиовзривател с близостно действие AR-787

AR-787 е радиовзривател с близостно действие, който използва ефекта на Доплер. Той е предназначен да задейства бойната глава на оптимална височина над целта и така да осигури максимална ефективност на минометните боеприпаси.
Взривателят е предназначен за всички видове осколъчно-фугасни и фосфорни минометни мини с калибри 60, 81, 82, 120 и 160 мм.
Взаимозаменяем със следните взриватели: DM111A2 / A3 / A4, M525, M734, M935, V19P и SC12P; с адаптер — M567, M524, M526 и др.
Взривателят е безопасен при съхранение, боравене и експлоатация и осигурява надеждно функциониране на боеприпаса при всякакви метеорологични условия.
РЕЖИМИ НА РАБОТА
– Близостно действие (PRX): задейства бойната глава на оптимална височина над целта.
– Челно-ударно действие (PD): задейства бойната глава при удар в целта.
РЕЗЕРВЕН РЕЖИМ
– В режим на близостно действие се задейства резервното челно-ударно действие.
ВЗВЕЖДАНЕ
Вз взвеждането на взривателя (когато елементите на детонационната верига са подредени в една линия) се осигурява от два механизма за взвеждане:
– Инерционна сила на отката;
– Непрекъснат въздушен поток.
Безопасност:
– Инерционно въздействие при изстрелване: ускорение от минимум 400 g с продължителност поне 1 милисекунда.
– Скорост на въздушния поток: минимум 30 м/с.
– Нарушена последователност: механизмът предотвратява взвеждането на взривателя, ако условието за взвеждане „въздушен поток“ настъпи преди условието „инерционно въздействие при изстрелване“
– Механизъм за безопасност при отказ: при нарушена последователност системата се самоблокира в безопасно положение, без възможност за външно взвеждане.
– Разстояние за взвеждане: минимум 100 м от дулния срез.
– Двойно зареждане: при двойно зареждане взривателят няма да сработи в канала на цевта.
– Късо съединение на детонатора: електронният детонатор остава накъсо съединен до взвеждането.
– Предпазен шнур за издърпване: не се използва.
ВИСОЧИНА НА ВЗРИВЯВАНЕТО
– Режим PRX:
2,5 м над целта за калибри 60/81/82 мм (стандартна фабрична настройка)
4,0 м над целта за калибри 120/160 мм.
Други височини на взривяване се предлагат при заявка.
НЕВЪЗПРИЕМЧИВОСТ:
Взривателят използва датчик за достигане на най-високата точка на траекторията, който активира близостния модул при спускането и осигурява безопасност при прелитане над целта.
ЗАХРАНВАНЕ:
Турбинен генератор, задвижван от въздушния поток.
МОЩНОСТ НА ВЗРИВНОТО ДЕЙСТВИЕ:
7 г бустерен заряд CH-6.
ТЕМПЕРАТУРНИ ГРАНИЦИ
– При стрелба: от −40 °C до 63 °C.
– При съхранение: от −40 °C до 71 °C.
ФИЗИЧЕСКО ОПИСАНИЕ
– Обща дължина: 95,5 мм.
– Диаметър на напречното сечение: 51,1 мм.
– Дълбочина на навлизане: 27,5 мм.
– Размер на резбата: 1,5″-12UNF-1A (стандартна), 2″-12UNS-1A, 35,7 мм Pas 200 (може да бъде променен по заявка на клиента).
– Тегло: 0,3 кг.
ВОЕННИ СТАНДАРТИ
MIL-STD-331B: Изпитвания за въздействие на околната среда и експлоатационни характеристики на взриватели и техните компоненти.
MIL-STD-333A: Контури на взриватели, снаряди и принадлежности.
MIL-STD-1316D: Конструкция на взриватели и критерии за безопасност.
STANAG 4187: Система за взривяване — изисквания за безопасност при проектиране.
